优化3D模型的材质贴图并生成纹理图集

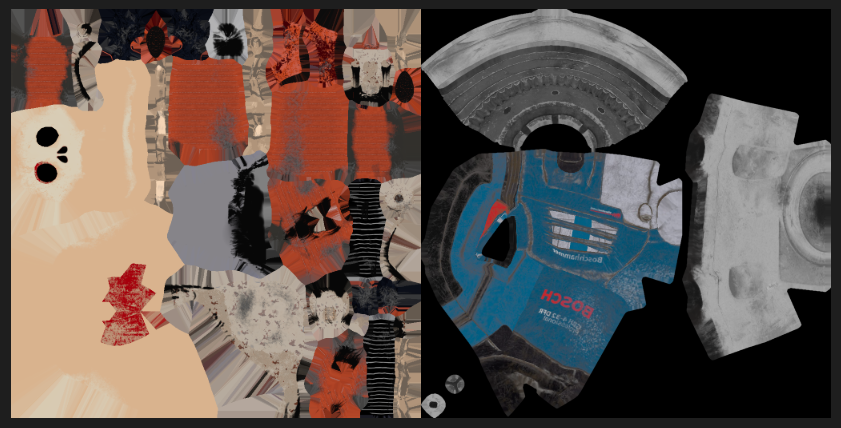

在处理实时图形时，减少纹理交换可以显著提升性能。实现这一点的一种方法是通过纹理图集：将许多小纹理合并成一个较大的纹理。GPU 无需在渲染过程中绑定数十个单独的纹理，只需使用一个图集，并将 UV 映射到正确的图块即可。这是我在开发ThreeJs浏览器游戏PIP:Skull Demo时所做的事情，并将以此为例展示这种技术。https://bandinopla.github.io/pip-skull-demo/

按 Enter 键或单击即可查看完整尺寸的图像

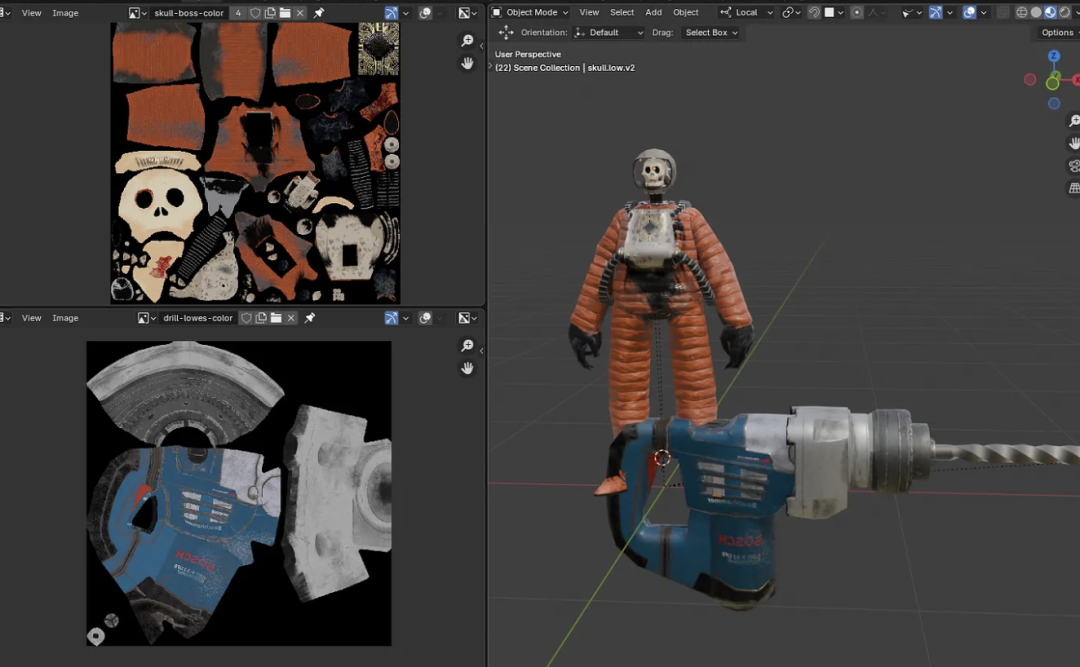

预构建流程在开发过程中，我们可以使用未优化的资源，并允许每个模型拥有自己的纹理。但一旦我们准备好投入生产，我们可能需要进行优化。这涉及一个预构建步骤（在运行实际构建脚本之前运行的脚本），该步骤将读取原始文件并写入新的优化文件（您可以选择用新文件替换原始 glb 文件，或者直接告诉构建脚本读取优化文件并忽略开发文件）。在本文中，我们将重点介绍 GLB 文件，这是一种非常灵活的格式。我们假设您的所有游戏/应用程序资源均为 glb 格式。

按 Enter 键或单击即可查看完整尺寸的图像

读取和写入新优化的 glb 文件为此，我们将安装以下软件包，它将为我们提供许多有用的优化工具：npm install –save @gltf-transform/core @gltf-transform/extensions @gltf-transform/functions sharp

gltf-transform是一款功能强大的 glTF 文件处理和优化工具包，非常适合预构建流程。您无需手动调整资源，只需编写脚本即可执行纹理压缩、网格简化、重复数据删除和无用数据修剪等转换操作。通过将其集成到预构建步骤中，原始 glTF 文件将保持不变，同时脚本会生成一个全新的优化版本，供运行时使用。这确保了简洁的工作流程，源资源保持可编辑状态，最终导出的模型轻量级、加载速度更快，并针对目标平台进行了定制。

我编写了一个小型预构建脚本来自动化这个过程（你也必须为你自己的项目编写一个脚本，每个项目都不同，需要不同的操作）和一个“createAtlas”函数，允许我为不同的纹理组创建纹理图集（这取决于你的个人组织选择，它是任意的）。在您的收件箱中获取Bandinopla的故事免费加入 Medium 以获取该作者的最新消息。

订阅该函数接收一个纹理列表，将其调整为定义的图块大小，并根据网格布局将它们打包成一个图集。使用sharp，它可以高效地合成所有内容，并将结果保存为 以.png供检查。除了图集图像外，它还返回有关图块位置的元数据，以便稍后在着色器或材质中轻松重新映射资源。/**
* 用于创建纹理图集的实用程序类。你可以使用它来告诉它
* 将一堆纹理打包到单个图集中。
*
*@param{string} atlasName
*@param{Texture[]} Textures
*@param{[number, number]} atlasSize 表示宽度和高度上有多少个 tileSize 的数字。例如：2 = 宽度为 tileSize 的 2 倍。
*@param{[number, number]} tileSize 图集中的每个图块都具有此大小。
*@param{{name:string, top:number, left:number}[]} tiles
*@param
{boolean}savePngToDisk*/
asyncfunctioncreateAtlas(atlasName, Textures, atlasSize, TileSize, Tiles, SavePngToDisk){
const
atlasTextures= tiles.map(tile=> Textures.find(t=>t.getName()==tile.name) );constresizedImages =awaitPromise.all(//仅筛选我们要打包的纹理 atlasTextures .map(asynctex =>awaitsharp(Buffer.from(tex.getImage())) .resize({width: tileSize[0],height: tileSize[1],fit:‘contain’,background: {r:0,g:0,b:0,alpha:0} }) .toFormat(‘png’)//<– 你可以将其更改为 webp… .toBuffer() ) );// 创建图集constatlas =awaitsharp({create: {width: atlasSize[0]*tileSize[0

],
height: atlasSize[1]*tileSize[1 ], channels : 4, background : { r : 0, g : 0, b : 0, alpha : 0 } } }).composite (resizedImages.map ((img
,index)=
>({input:img,left:tiles[index].left*tileSize[0
]
,top:
tiles[index].top*
tileSize[
1]})))
.png().toBuffer
(
);if(savePngToDisk

)//用于调试。它将被打包在 GLB 中，否则
等待fs.writeFile(`./${atlasName}.png`,atlas);

返回{
imageData:atlas,
tiles,
atlasSize,
removeUnusedTextures(){
atlasTextures.forEach(textureToRemove=>{

textureToRemove.detach(); // 从图中取消链接textureToRemove.setImage( null);//清除二进制数据 textureToRemove.dispose(); // 标记为删除 }); } };}

一个很棒的额外功能是removeUnusedTextures()辅助功能。打包后，源纹理可以安全地分离（并且应该如此）并处理掉，从而保持内存使用干净，并确保运行时仅使用优化后的图集（因此新的 glb 文件不会保留旧纹理）。+ 将图集添加到文档中这就是我们现在将图集纹理插入 GLB 文件的方式：consttargetTextures = myDoc.getRoot().listTextures().filter(…);constmyAtlas =createAtlas(…);// 调用实用函数来创建你的图集…//这会将图集图像添加到 glb 中constmyAtlasTexture= myDocument.createTexture(‘MyAtlas’).setImage(myAtlas.imageData).setMimeType(‘image/png’);

通过在构建过程中运行此步骤，我可以发送更少的文件、更小的 GPU 状态变化以及更可预测的资产管理– 所有这些都转化为更流畅的渲染和更快的加载时间。但是UV怎么办？这不会破坏模型吗？是的。再见。文章写完了……

按 Enter 键或单击即可查看完整尺寸的图像

开玩笑的，我们当然会更新UV！而且这还能自动完成！看看这个：上面的实用函数被多次使用，将不同的纹理打包成一张（具体操作取决于你的用例，你可能想按级别、区域等分组……这取决于你）。现在，我们已经将多组纹理打包成一张图像了。接下来我们必须扫描 glb 文件，查找任何可能使用我们打包的纹理的材质，如果是，我们应该更新材质和UV，使其指向图集。具体操作如下……扫描材料// 搜索 glb 文件中的所有材质…
myAssetDocument.getRoot().listMaterials().forEach((material) =>{//…code here})

参考我们的 glb 文件文档，我们将循环它的每一种材料并检查该材料是否存在于我们的图集中，如下所示：// 在此示例中，我们使用了颜色纹理，但您可能需要扫描
// material.getMetallicRoughnessTexture() 和/或
// material.getNormalTexture()
constcolorTexture = material.getBaseColorTexture()
constname = colorTexture.getName();
constatlasUvTile =atlas.tiles.find(tile=>tile.name ==name);if( atlasUvTile ) {// 必须更新此材质！ material.setBaseColorTexture( myAtlasTexture ); //<– 此处myAtlasTexture是对 myDoc.createTexture(…) 创建的纹理的引用// 您可以在此处调用函数来扫描文档，以使用此材质查找网格……// (*)}

在上面的代码中，`atlas` 是我们的 `createAtlas` 实用函数返回的对象。如果该图集中的任何一个图块与当前正在扫描的纹理同名，那就意味着我们开始进行替换！更新 UV当多个纹理合并到单个图集中时，使用这些纹理的几何体也必须更新。每个网格最初都引用与单个图像对齐的纹理坐标 (UV)（0 到 1 表示它们所使用的单个图像，现在 0 到 1 表示包含大量纹理的图集的总宽度和高度）。将纹理打包到单个大型图集中后，需要缩放和偏移UV ，以便它们现在正确指向图集中指定的图块。我们有 `atlasUvTile`，它包含进行正确调整所需的必要信息。现在，我们必须找到所有使用此纹理的网格，就像这样，扫描文档以查找网格：// (*)const

w= atlas.atlasSize[0];
consth = atlas.atlasSize[1];
consttx = atlasUvTile.left;constty= atlasUvTile.top;myAssetDocument.getRoot().listMeshes().forEach(mesh=>{ mesh.listPrimitives().forEach(prim=>{if(prim.getMaterial() === material) {constuvs = prim.getAttribute(‘TEXCOORD_0′);if(uvs) {constaccessor =uvs.getArray();for(leti =0; i < accessor.length;i +=2) { accessor[i] = accessor[i] / w + tx / w;// 缩放然后偏移… accessor[i +1]= accessor[i+1] / h + ty / h; } uvs.setArray(accessor); } } } ) ;});

一旦确认某个材质可以使用图集，代码就会查找使用该材质的所有网格和图元。对于每个图元，它会访问其TEXCOORD_0属性（UV 数据）。然后通过应用比例和偏移量对 UV 进行修改：scale缩小 UV 以适应较大图集中单个图块的大小，并将offset它们移动到图集网格布局中的正确位置（tx， ）。ty实际上，此步骤可确保优化后的 glTF 中的每个网格都能将其表面正确映射到图集图像的正确部分。如果没有此步骤，纹理会显得杂乱无章，因为原始 UV 将不再与组合后的图集布局匹配。最终结果是优化的 glTF，其中多个纹理被合并为更少的图像，从而减少了运行时的纹理绑定，同时保留了模型的原始视觉保真度。这对于实时渲染至关重要，尤其是在游戏和 Web 应用程序中。完成所有这些之后，您可能想要运行此命令以从新的最终优化 glb 中删除现在未使用的纹理：myAtlas.removeUnusedTextures（）

警告：仅限非平铺纹理这种 UV 重映射方法仅适用于非平铺纹理。由于 UV 会被缩小并偏移以适应图集的单个单元，因此任何依赖纹理平铺或重复图案的材质都会中断——重复图案将被剪裁到指定图块的边界内。对于依赖无缝平铺的资源（例如砖块、地板或织物），如果不进行额外处理，此方法并不适用。在这些情况下，通常最好将纹理分开处理或探索更高级的图集技术。就是这样！通过将纹理图集集成到预构建流程中，您不仅可以简化资源管理，还可以显著减少客户端计算机的工作负载。更少的纹理绑定意味着更低的 GPU 开销、更快的加载时间和更流畅的渲染。最终，这种优化可以帮助您交付更精简、更高效的应用程序，从而为用户带来更佳的体验。
